基本說明

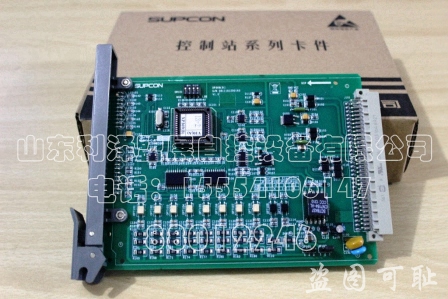

XP369(B)為8通道的SOE信號輸入卡。SOE是事件順序（Sequence of Event）的英文簡稱。SOE卡多在電廠使用，當發生事故跳閘，引起一系列開關動作時，SOE以相對時間為基準，將這些動作即事件，按發生的先后順序記錄下來，以利于事故后的分析。
XP369(B)卡可以以記錄產生間隔最小為0.5毫秒的開關事件，比如斷路器的操作，開關的跳閘等。記錄的內容包括事件發生的時間、狀態、類型和位置等。它屬于特殊類型卡件，當它作為普通開關量卡時，可將8路開關量信號通過數據轉發卡上送給主控制卡；當它人為SOE從卡時，它采集SOE記錄，當SOE主卡XP422來收集SOE記錄時，通過SOE網絡，將記錄送給SOE主卡。
性能指標
型號 | XP369(B) |
通道數量 | 8 |
5V系統功耗 | ≤100mA |
24V系統功耗 | ≤100mA |
供電電源范圍 | 24VDC:(24.0±0.5)V 5VDC:(5.0～5.3)V |
是否支持冗余 | 支持 |
濾波時間 | 10ms |
信號類型 | 干觸點輸入、電平輸入 |
隔離方式 | 光電隔離，統一隔離 |
ON、OFF條件 | 觸點型：ON：＜1kΩ；OFF：＞100kΩ 24V電平型：ON：＞18V；OFF：＜5V 48V電平型：ON：＞34V；OFF：＜10V |
配電（查詢電壓） | 由卡件配電時，配電電壓為24V或48V（可以通過跳線選擇） |
時間分辨率 | 0.5ms的相對時間分辨率 |
記錄緩存 | ＜250條（不具有掉電保持） |
隔離方式 | 光電隔離，統一隔離 |
隔離電壓 | 500VAC@50Hz 1分鐘（現場側與系統側） |
靜電放電抗擾度 | 依據標準：GB/T17626.2（IEC61000-4-2） 空氣放電±8kV，接觸放電±6kV，間接放電±8kV |
電快速瞬變脈沖群抗擾度 | 依據標準：GB/T17626.4（IEC61000-4-4）信號端±1000V |
浪涌（沖擊）抗擾度 | 依據標準：GB/T17626.5（IEC61000-4-5）信號端±2000V |
抗射頻電磁波干擾 | 10V/m |
工作環境 | 工作溫度：（0～50）℃ |
存放溫度：（-40～70）℃ | |
工作濕度：10%～90%，無凝露 | |
存放濕度：10%～95%，無凝露 | |
大氣壓力：（62-106）kPa，相當于海拔4000米 |
接口特性
XP360(B)卡件可通過不同的跳線設置來配置各種信號輸入。不同類型信號輸入時的連接方式及跳線有所不同。
內部24V配電方式
當輸入為24V干觸點信號時，JP101不跳線，JP102跳1-2
內部48V配電方式
當輸入為48V干觸點信號時，JP101跳2-3，JP102不跳線。
外部24V配電方式
當輸入為24V電平信號時，JP101不跳線，JP102跳2-3。
外部48配電方式
當輸入為48V電平信號時，JP101跳1-2，JP102不跳線。
使用說明
XP369(B)卡結構尺寸：187mm×145mm
LED指示燈說明
卡件面板上有五個表示卡件運行狀態的LED指示燈和4個雙色通道指示燈。面板指示燈說明如下表：
卡件運行狀態指示燈
LED指標燈 | FAIL（紅） | RUN（綠） | WORK（綠） | COM（綠） | POWER（綠） |
意義 狀態 | 故障指示 | 運行指示 | SOE主卡通信指示 | SBUS1通信指示 | 5V電源指示 |
暗 | 正常 | 不運行 | 無通信 | 無通信 | 故障 |
常亮 | 自檢故障 | CPU故障 | 無通信 | 組態錯誤 | 正常 |
閃 | CPU復位 | 正常 | 與SOE主卡通信正常 | 與數據轉發卡通信正常 | 硬件故障 |
通道狀態指示燈
LED燈指示狀態 | 通道狀態指示 | |
CH 1/2 | 紅綠閃爍 | 通道1：ON、 通道2：ON |
綠 | 通道1：ON、 通道2：OFF | |
紅 | 通道1：OFF、 通道2：ON | |
暗 | 通道1：OFF、 通道2：OFF | |
CH 3/4 | 紅綠閃爍 | 通道3：ON、 通道4：ON |
綠 | 通道3：ON、 通道4：OFF | |
紅 | 通道3：OFF、 通道4：ON | |
暗 | 通道3：OFF、 通道4：OFF | |
CH 5/6 | 紅綠閃爍 | 通道5：ON、 通道6：ON |
綠 | 通道5：ON、 通道6：OFF | |
紅 | 通道5：OFF、 通道6：ON | |
暗 | 通道5：OFF、 通道6：OFF | |
CH 7/8 | 紅綠閃爍 | 通道7：ON、 通道8：ON |
綠 | 通道7：ON、 通道8：OFF | |
紅 | 通道7：OFF、 通道8：ON | |
暗 | 通道7：OFF、 通道8：OFF | |
注：（1）SOE從卡XP369(B)的WORK指示燈的閃爍頻率與SOE主卡XP422通信狀態有關，XP422所帶從卡越少頻率越快。（2）當與主卡無通信時WORK指示燈處于常亮或者常暗狀態。
跳線
跳線說明
XP369（B）卡上有兩個跳線JP101、JP102，用于設置卡件的配電方式。
狀態 跳線 | JP101 | JP102 |
外部24V配電方式 | 不跳 | 跳2-3 |
內部24V配電方式 | 不跳 | 跳1-2 |
外部48V配電方式 | 跳1-2 | 不跳 |
內部48V配電方式 | 跳2-3 | 不跳 |
撥碼開關說明
在SOE網絡中每塊卡件都有唯一的地址，在一塊SOE主卡下屬的SOE網絡中最多可以掛16塊XP369(B)SOE從卡，地址可設置為0～15。
撥號開關SW101包括4個開關，用于設置SOE從卡XP369(B)在SOE網絡中的地址，當開關設置為“ON”時，表示“1”；開關位置為“OFF”時，表示“0”。注意：“1”為高位，“4”為低位，例如1-4的狀態為：0101，則此卡的地址為5.
具體撥碼開關與表示地址的對應關系如下表：
1 | 2 | 3 | 4 | 地址 |
